    粉末冶金加工案例-CBN刀具加工齒套



    粉末冶金生產的材料和零件具有質優、價廉、節能和省材等特點,因此被廣泛應用于汽車制造、電子、機械制造等行業。


    多孔結構是使粉末冶金零件廣泛應用的特性之一,而含孔率高這一特性卻降低了粉末冶金零件的可加工性,因為刀具會遭到多孔結構的損傷,降低刀具的使用壽命。


    CBN刀具作為超硬刀具的一種,專為硬零件車削加工而研制,是加工粉末冶金零件的較為理想的切削刀具之一。CBN材質特性決定了其具有高硬度和耐磨性以及高速切削性能。CBN刀具可以在維持刀具使用壽命的前提下,實現對粉末冶金零件的穩定加工。


    威士(WSS)積累了大量針對粉末冶金齒盤、齒套、離合盤等工件的加工解決方案。以車削、斷續的加工方式精車齒輪端面和內圓,一把刀同時解決多個加工需求。在適合加工參數和良好機床條件下,威士的CBN刀具壽命十分可觀,選用威士CBN刀具可以大幅降低加工單件成本。


    刀具圖號:069555

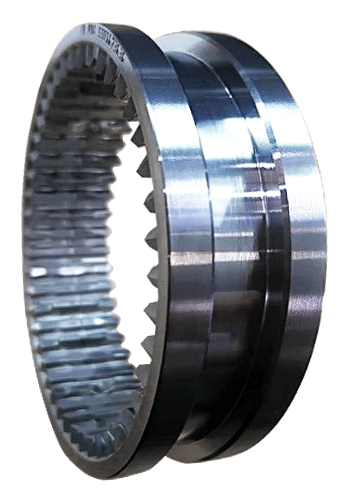

    工件名稱:齒套

    工件材料:粉末冶金

    材料硬度:HRC32

    工件直徑:φ89~φ96

    粗糙度:Rz5

    加工方式:車削、連續

    加工工序:精車外槽


    刀具品牌

    威士

    某進口品牌

    規格

    W=5 R0.4

    W=5 R0.4

    VC(m/min)

    98m/min

    98m/min

    f(mm/rev)

    0.15mm/rev

    0.15mm/rev

    Ap(mm)

      0.2mm

    0.2mm

    T/L(壽命)

    700件

    300~500件
