    汽車行業-鋁合金發動機零件面銑解決方案



    01

    汽車發動機零件加工方案


    發動機是汽車動力的核心,威士為鋁合金和鑄鐵發動機零件提供的解決方案和刀具依靠專業技術團隊的實際應用并致力于不斷優化改進刀具,打造更優質的工藝標準。


    1-1

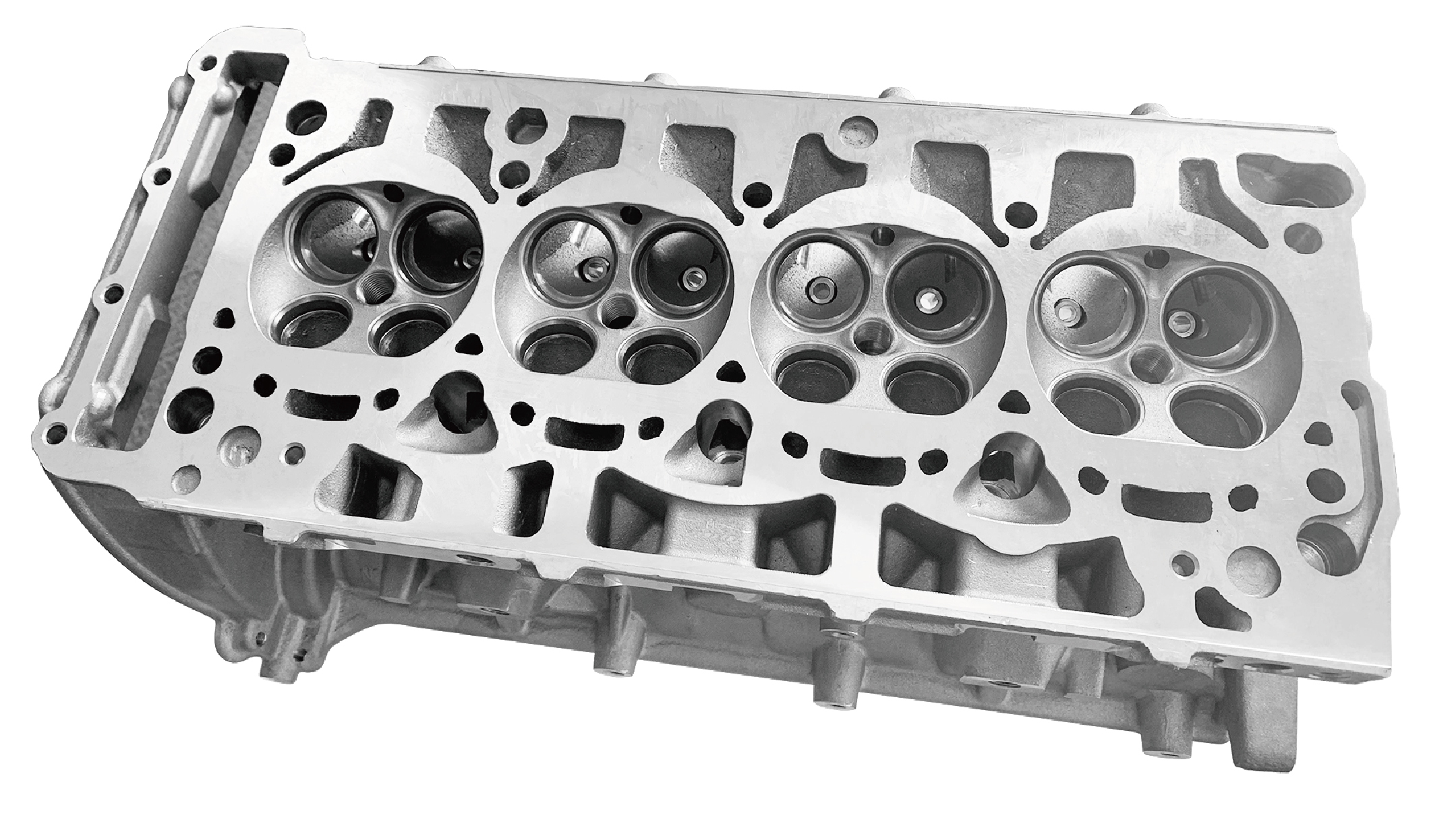

    發動機鋁合金缸蓋


    缸蓋制造加工工藝復雜,是發動機的重要組成部件,其質量很大程度上會影響車輛性能。威士面銑刀和CBN倒角刀以穩定的性能保障加工質量,并提供高性價比的加工方案。

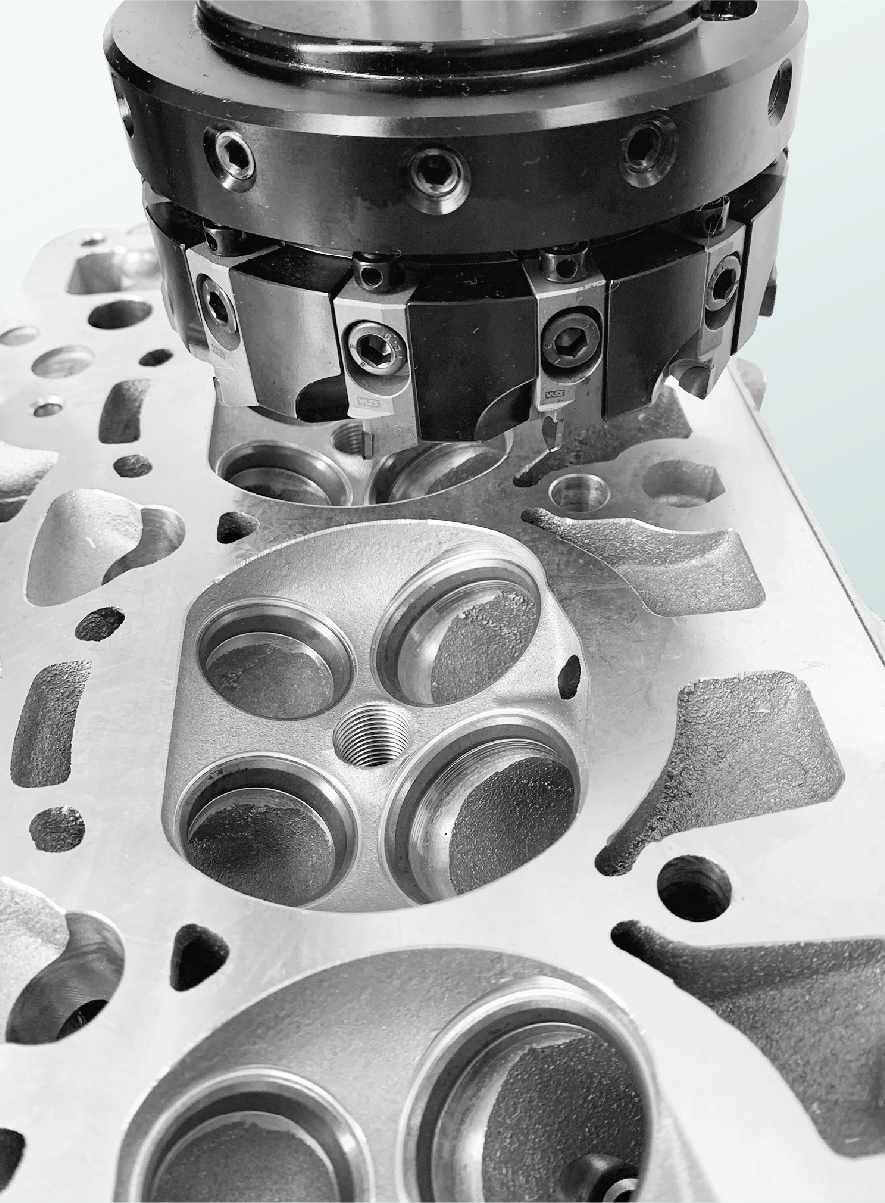

    缸蓋大平面加工

    WSS面銑刀配備安全的刀座和堅固刀片,高效率精加工面銑顯著提升加工效率

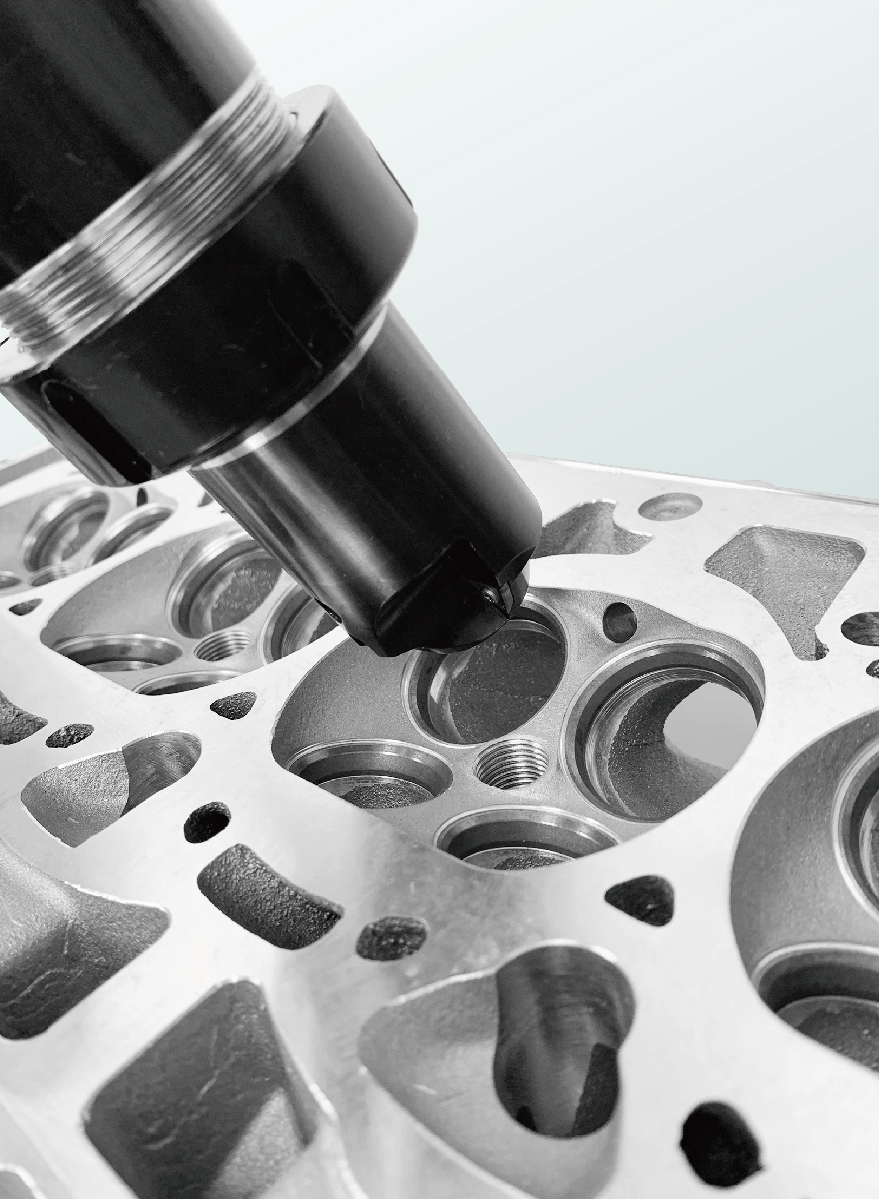

    氣門座圈精加工

    CBN倒角刀精準、平穩地加工氣門座圈,保障高質量表面光潔度


    1-2

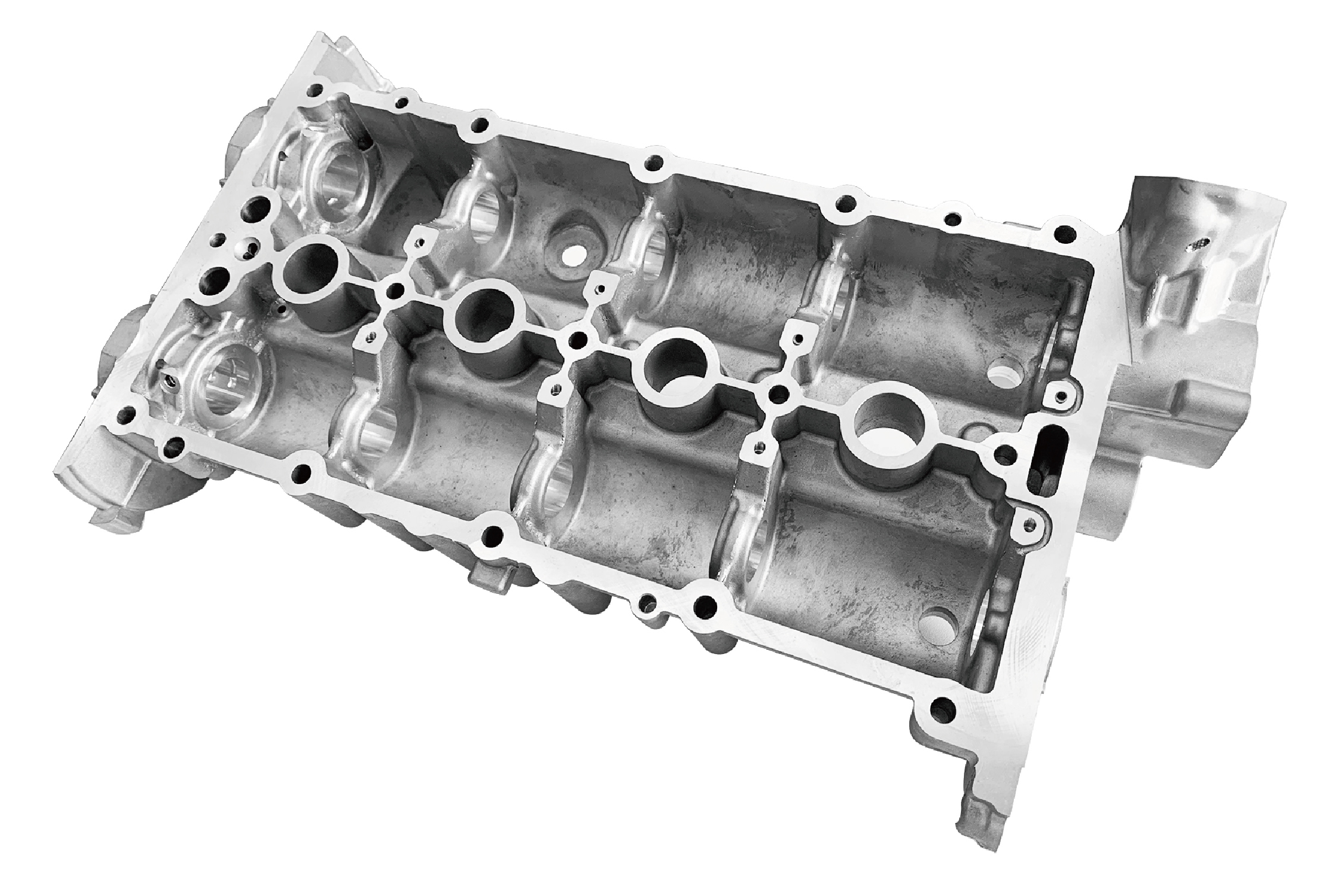

    發動機鋁合金缸蓋罩殼


    缸蓋罩殼的品質對氣缸蓋的正常運作起著不可忽視的作用。采用威士面銑刀對罩殼平面進行穩定的精加工,在確保表面質量的同時,提升加工效率,為客戶創造更多價值。

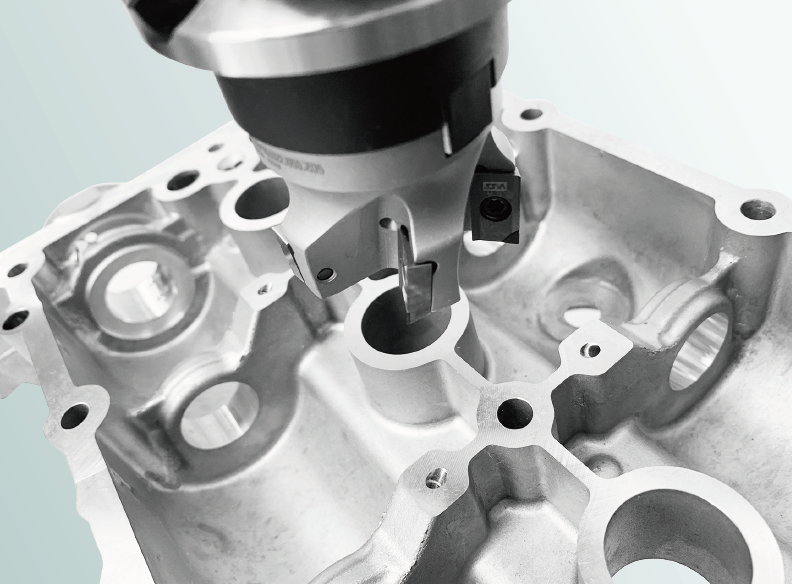

    缸蓋罩殼平面加工

    威士面銑刀(APKT)高速精加工鋁合金部件,平穩面銑實現出色的表面質量和高進給率




    工件名稱:后缸體

    工件材料:HT250

    材料硬度:HB210

    工件直徑:φ35

    粗糙度:  Ra0.8

    加工方式:精鏜、連續

    加工工序:精加工

    現有品牌:國產刀具


    刀具品牌

    威士

    國產刀具

    規格

    TPGH080204

    TPGH080204

    VC(m/min)

    320m/min

    320m/min

    f(mm/rev)

    0.08 mm/rev

    0.08 mm/rev

    Ap(mm)

    0.3mm

    0.3mm

    T/L(壽命)

    300件左右

    150件左右

    備注:測試結果超過國產刀具,達到客戶要求
