    面銑刀盤

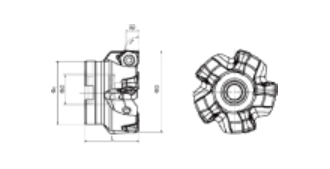

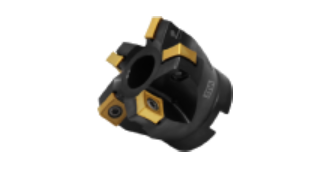

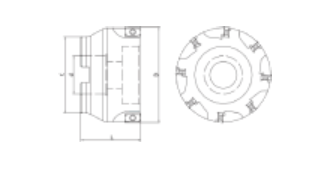

    TPA系列面銑刀盤
    面銑刀盤1.png 面銑刀盤2.png


    ●在庫品 ○接訂單生產
    型號
    		 庫存 尺寸（mm） 配件 適用刀片
    R D d（H7） ap W C
    		 L Z 緊固螺釘 扳手
    TPA
    		 0522LN16-4 ● 50 22
    		 15 40 4 TS-4010-6057-T15 TF-T15 LNGT1604**R
    06322LN16-6 ● 63 22 40 6
    08027LN16-10 ● 80 27 50 8
    10032LN16-12 ○ 100 32 50 10
    12540LN16-14 ○ 125 40 63 12

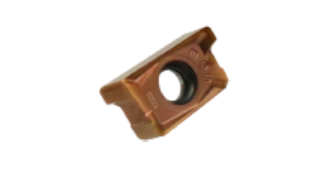

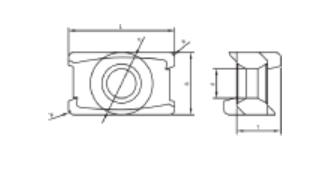

    LNGT 刀片

    TPA系列LN16銑刀片




    ●在庫品 ○接訂單生產
    型號 尺寸（mm） 材質
    涂層硬質合金 硬質合金 PCD
    L B R A T d TXA1020 TXP1020 TXM3020 TXC4030 TXD1020 TX10 TD101
    LNGT 160404R-TM 16.8 9.9 0.4 9.9 6.9 4.6 ○ ○ ○ ○ ○ ○
    160408R-TM 0.8 ● ○ ● ● ○ ○

    160412R-TM

    		1.2 ● ○ ● ● ○ ○

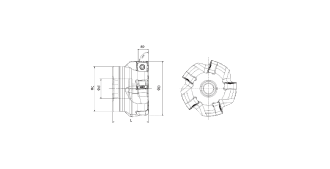

    TPM系列銑刀盤
    面銑刀盤5.png 面銑刀盤6.png


    ●在庫品 ○接訂單生產
    型號
    		 庫存 尺寸（mm） 配件 適用刀片
    R D d（H7） ap W C
    		 L Z 緊固螺釘 扳手
    TPM
    		 04016WN08-3 ○ 40 16 6 40 3 TS-50120-6070-T15 TF-T15 WNGT0806**R
    05022WN08-5 ● 50 22 40 6
    06322WN08-5 ● 63 22 40 6
     08027WN08-7 ● 80 27 50 7

    10032WN08-9

    		● 100 32 50 8
    12540WN08-11 ○ 125 40 63 10

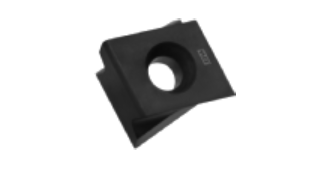

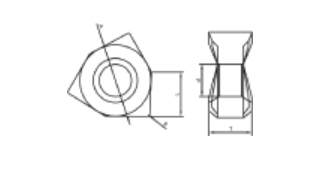

    WNGT 刀片
    TPM系列WN銑刀片
    面銑刀盤7.png 面銑刀盤8.png


    ●在庫品 ○接訂單生產
    型號 尺寸（mm） 材質
    涂層硬質合金 硬質合金 PCD
    L B R A T d TXA1020 TXP1020 TXM3020 TXC4030 TXD1020 TX10 TD101
    WNGT 080604R-TM 6 0.4 12.5 7.85 4.4 ● ○  ● ●
    080608R-TM 0.8 ● ○ ● ●

    080612R-TM

    		1.2 ○ ○ ○ ○

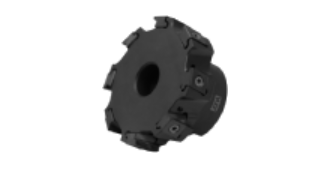

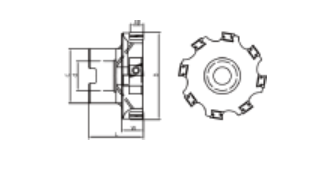

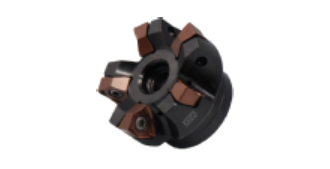

    TPN系列銑刀盤
    面銑刀盤9.png 面銑刀盤10.png


    ●在庫品 ○接訂單生產
    型號
    		 庫存 尺寸（mm） 配件 適用刀片
    R D d（H7） ap W C
    		 L Z 緊固螺釘 扳手
    TPN
    		 08027XN13-8 ● 80 27 12 20 50 45 8 TS-4010-6057-T15 TF-T15 XNGT1307**R
    10032XN13-10 ● 100 32 20 60 50 10
    12540XN13-12 ● 125 40 20 85 63 12

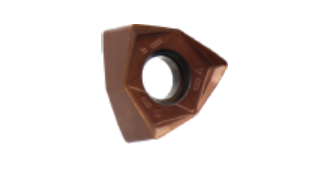

    XNGT 刀片
    TPN系列 XN銑刀片
    面銑刀盤11.png 面銑刀盤12.png


    ●在庫品 ○接訂單生產
    型號 尺寸（mm） 材質
    涂層硬質合金 硬質合金 PCD
    L B R A T d TXA1020 TXP1020 TXM3020 TXC4030 TXD1020 TX10 TD101
    WNGT 130704R 13 13
    		 0.4 13 7 4.4 ● ○ ○ ● ○ ●
    130708R 0.8 ● ○ ○ ● ○ ●
    130712R 1.2 ○ ○ ○ ○ ○ ○
    130712R 1.6 ○ ○ ○ ○ ○ ○

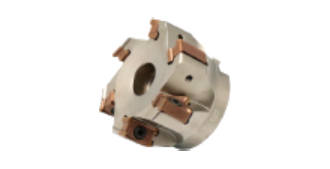

    TPS系列銑刀盤
    面銑刀盤13.png 面銑刀盤14.png


    ●在庫品 ○接訂單生產
    型號
    		 庫存 尺寸（mm） 配件 適用刀片
    R D d（H7） ap W C
    		 L Z 緊固螺釘 扳手
    TPS
    		 05022SN12-4 ● 50 22 10 40 1 TS-50120-6070-T15 TF-T15 SNGT1206**N
    06322SN12-5 ● 63 22 50 5
    08027SN12-6 ● 80 27 50 6
    10032SN12-8 ● 100 32 50 8
    12540SN12-10
    		 ○ 125 40 63 10
    16010SN12-12 ○ 160 40 63 12

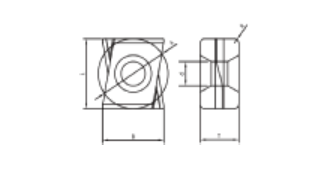

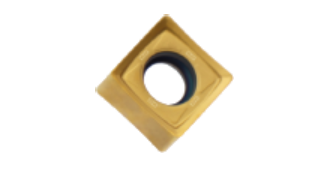

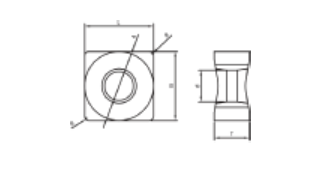

    SNGT 刀片
    TPS系列SN銑刀片
    面銑刀盤15.png 面銑刀盤16.png


    ●在庫品 ○接訂單生產
    型號 尺寸（mm） 材質
    涂層硬質合金 硬質合金 PCD
    L B R A T d TXA1020 TXP1020 TXM3020 TXC4030 TXD1020 TX10 TD101
    SNGT 120608N-TM 12.7 12.7
    		 0.8 12.7 5.56 5.5 ● ○ ● ●
    120612N-TM 1.2 ● ○ ● ●
    120616N-TM 1.6 ○ ○ ○ ○
    120620N-TM 2.0 ○ ○ ○ ○

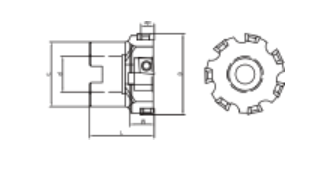

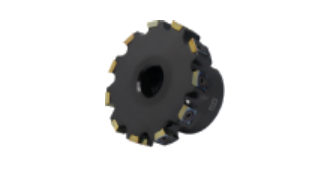

    TPD系列銑刀盤
    面銑刀盤17.png 面銑刀盤18.png


    ●在庫品 ○接訂單生產
    型號
    		 庫存 尺寸（mm） 配件 適用刀片
    R D d（H7） ap W C
    		 L Z 緊固螺釘 扳手
    TPD
    		 05022CD09-7 ● 50 22
    		 8 15 40 40 7 TS-4010-6057-T15 TF-T15 CDGW09T3**R
    06322CD09-9 ● 63 22 15 40 40 9
    08027CD09-11 ● 80 27 15 50 45 11
    10032CD09-14 ● 100 32 15 60 50 14
    12540CD09-18 ● 125 40 20 72 50 18

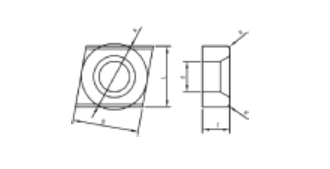

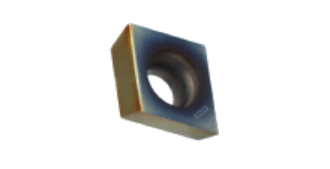

    CDGW 刀片
    TPD系列CD銑刀片
    面銑刀盤19.png 面銑刀盤20.png


    ●在庫品 ○接訂單生產
    型號 尺寸（mm） 材質
    涂層硬質合金 硬質合金 PCD
    L B R A T d TXA1020 TXP1020 TXM3020 TXC4030 TXD1020 TX10 TD101
    CDGW 09T302R 8.9 9.53 0.2 9.53 3.97 4.4 ● ○ ○ ○ ● ● ○
    09T304R 0.8 ● ○ ○ ○ ● ● ●
    09T308R 1.2 ● ○ ○ ○ ● ● ○
